Raspberry Pi 5 Model B - 8GB RAM
Raspberry Pi je najobľúbenejší jednodeskový počítač na svete. Prvý model bol vyrobený v roku 2012 so skromným cieľom: „ Zvýšiť technické vzdelávanie deti a odštartovať malú priemyselnú revolúciu ”. Raspberry Pi 5 Model B je zatiaľ najvýkonnejší model a po 4. verzií druhá plnohodnotná náhrada PC.
Od roku 2012 bolo vyrobených päť verzií Raspberry Pi. Prvá je úplne odlišná od ostaných. Hlavným rozdielom je, že verzia RapsBerry Pi 1 má rozhranie GPIO iba 26 vývodové na rozdiel od vyšších verzií ako sú RaspBerry Pi 2 a vyššie. Tieto verzie 2, 3, 4, 5 už majú na doske 40 vývodové rozhranie GPIO. Tak isto aj základný operacný systém pre Raspberry Pi založený na distribúcií linuxu Debian nazývaný Raspbian už nie je podporovený verziou Raspberry Pi 1. Výhodou verzie Raspberry Pi 1 je video výstup ( S - video ) umožňujúci pripojiť prvú verziu priamo na TV príjmač, ktorý slúži ako zobrazovacia jednotka.
Okrem verzií jednotivé Raspberry Pi sa líšia v každej verzií aj modelom. Existuje „ Model A ” a „ Model B ”. Model A je ten základný. Naproti tomu Model B obsahuje okrem iných doplnkov predovšetkým možnosť pripojenia káblom na internet ( Ethernet cez RJ45 ).
Vypracoval Ing. Robert Roman
Parametre Raspberry Pi 5 Model B
- Programová pamäť - FLASH: Externá na micro SD karte odporúčaná 32 GB avšak podporuje 1 TB a viac.
- Programová pamäť - DRAM: Voliteľné - podľa zakúpenej verzie dosky: 4 GB alebo 8 GB .
- Programová pamäť - SRAM: Neobsahuje na doske.
- Programová pamäť - EEPROM: Neobsahuje na doske.
- Počet vstupov a výstupov - I / O pinov: 26 vstupov / výstupov na 40 vývodovom konektore.
- Napájacie napätie: 4,75 V až 5,25 V - cez USB, prúd až 5 A .
- Frekvencia CPU: 2,4 G Hz Procesor: Broadcom BCM2712 Arm Cortex-A76 – 2,4 G Hz Quad-core ARM Cortex-A76 ARMv8.2-A 64-bit .
Dokumentácia
- RaspBerry Pi 400 -- Prirucka pre zaciatocnikov, 4. vydanie - 2020 Raspberry Pi Trading Ltd.
- Andrej BLAHO -- Programovanie v pythone, 2018 FMFI KU Bratislava - 3 vydanie.
- Martin Malý -- 1 diel - Porty, bajty, osembity - procesory a ich vzájomné súvislosti.
- Martin Malý -- 2 diel - Hradla, volty, jednočipy - úvod do bastlenia.
- Martin Malý -- 3 diel - Dáta, čipy, procesory - rozhrania PS/2, SPI a SD pamäťová karta.
- Projekt PRIM Česká republika - Učebnice a vzdelávacie materiály pre školy.
Programovanie
- Input.sk -- Online učebnica Pythonu pre stredné školy. ÿ 㰐 li>
- Materiály - Pre učiteľov, rodičov a deti, ktorých zaujíma informatika.
- Materiály k Pythonu - Učebnice, pracovné listy, učebné texty a tutoriály.

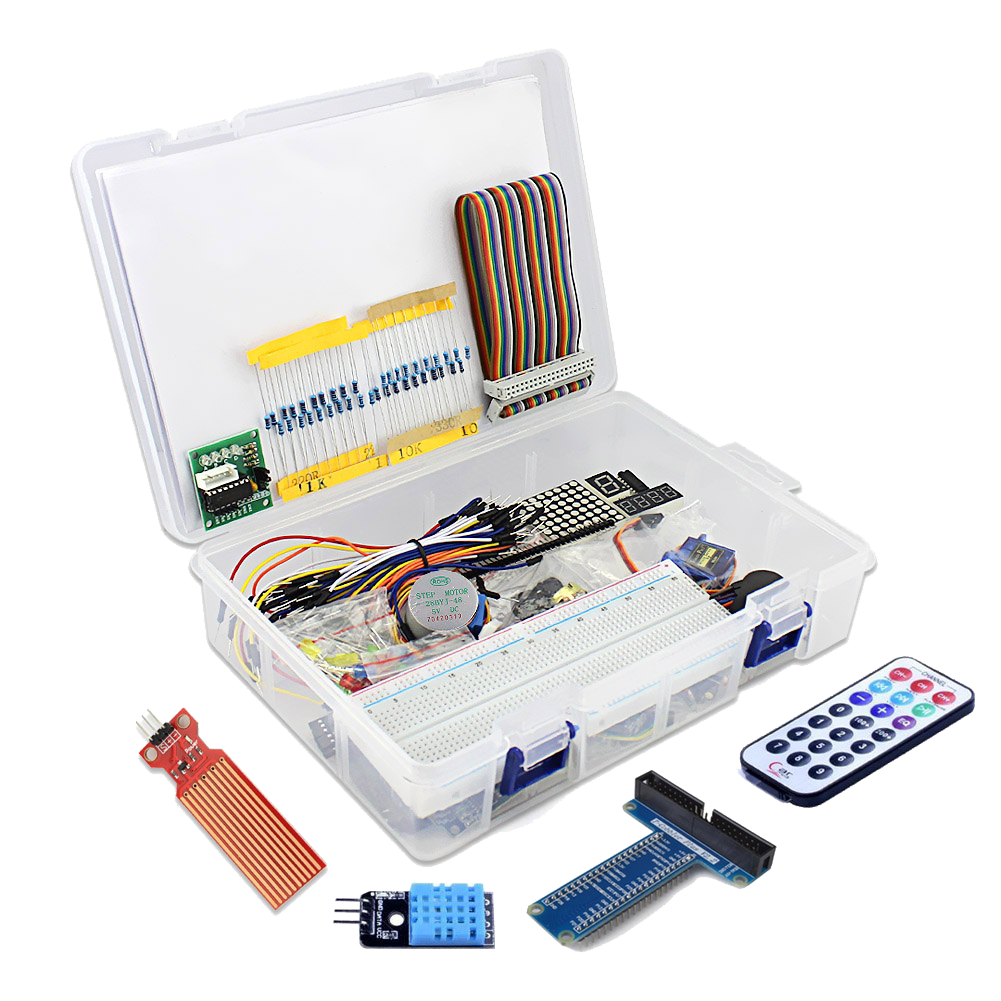

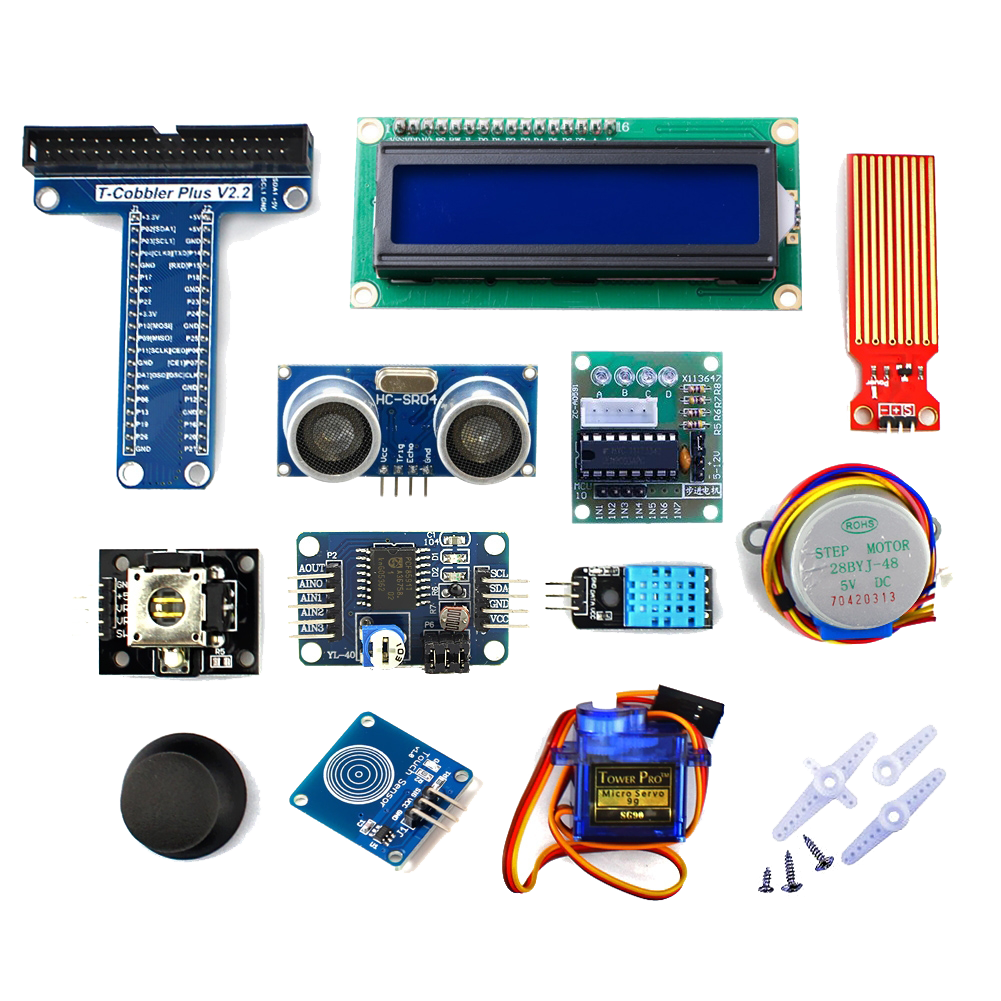

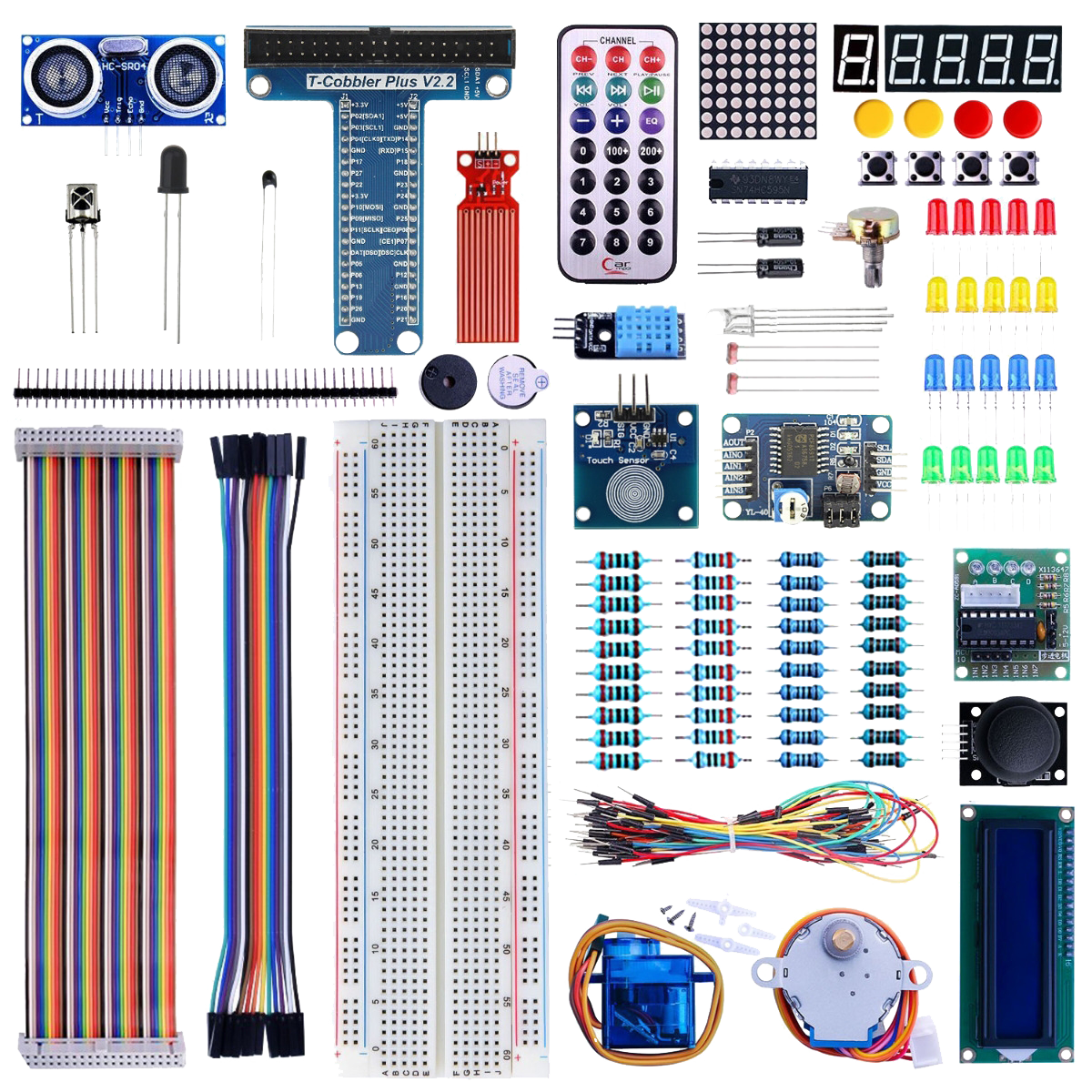

Sada - Starter Kit for Raspberry Pi +Arduino
Ukážky praktických zapojení :-)
- PPT prezentácia -- Ovládanie 8x8 RGB LED matice pomocou Raspberry Pi GPIO
- Pracovný list- zadanie úlohy -- Ovládanie 8x8 RGB LED matice pomocou Raspberry Pi GPIO
- Pracovný list- vypracovanie -- Ovládanie 8x8 RGB LED matice pomocou Raspberry Pi GPIO
- Pracovný list- metodické poznámky -- Ovládanie 8x8 RGB LED matice pomocou Raspberry Pi GPIO

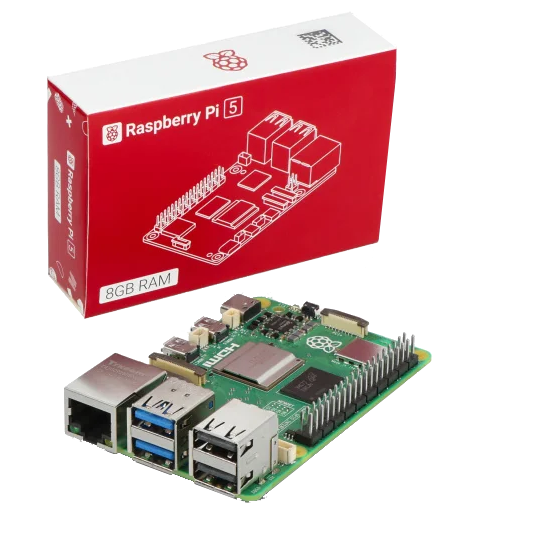

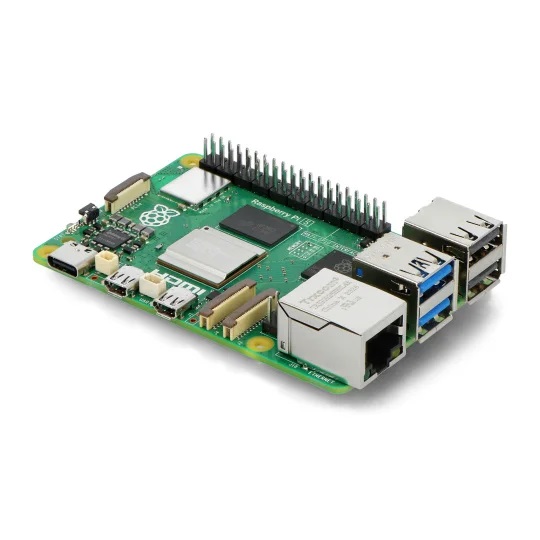

Raspberry Pi 5 Model B 4 / 8 GB RAM
Raspberry Pi 5 predávaný od októbra 2023 obsahuje 64-bitový štvorjadrový procesor Arm Cortex-A76 s frekvenciou 2,4 GHz a prináša dvoj až tronásobné zvýšenie výkonu CPU v porovnaní s Raspberry Pi 4. Okrem podstatného zvýšenie grafického výkonu GPU z 800 MHz na duálny VideoCore VII GPU 4Kp60 s HDMI výstupom má podporu najmodernejšieho fotoaparátu na zadnej strane konštrukcie.
Južný most „ southbridge ” v Raspberry Pi 5 obvod RP1 poskytuje väčšinu I/O funkcií a prináša skokovú zmenu výkonu a funkčnosti periférnych zariadení.
Súhrnná šírka pásma USB je viac ako dvojnásobná, čo prináša vyššie prenosové rýchlosti pre externé zariadenia, jednotky UAS a iné vysokorýchlostné periférne zariadenia. Má zabudovanú dvojkanálovú 1Gbps MIPI kameru. Zobrazovacie rozhrania prítomné na starších modeloch boli nahradené dvojicou štvorkanálových 1,5 Gbps MIPI transceiverov.
Nový Raspberry Pi 5 má vzhľadom na strojnásobenie celkovej šírky pásma a podporu rôznych kombinácií súčasne bežiacich zariadení ako sú napríklad až dve kamery alebo displeje bežiace súčasne.
Špičkový výkon SD karty sa zdvojnásobil vďaka podpore pre vysokorýchlostný SDR104 režim. Doska nového RaspBerry Pi 5 po prvý krát obsahuje rozhranie PCI Express 2.0, ktoré poskytuje podporu pre periférne zariadenia s veľkou šírkou pásma.

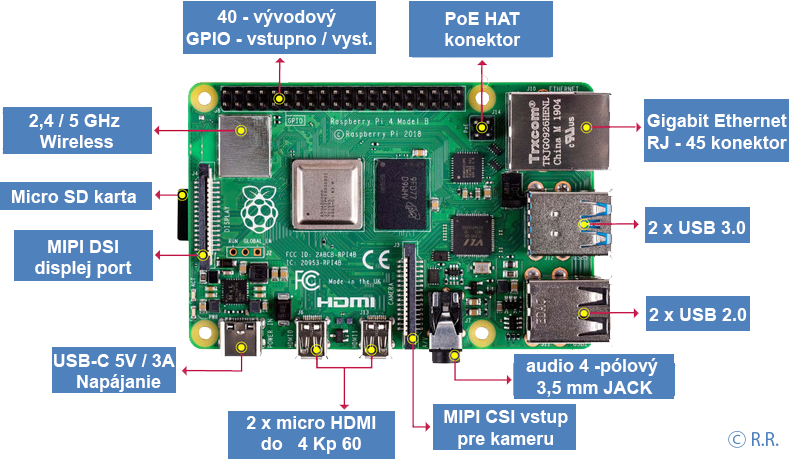

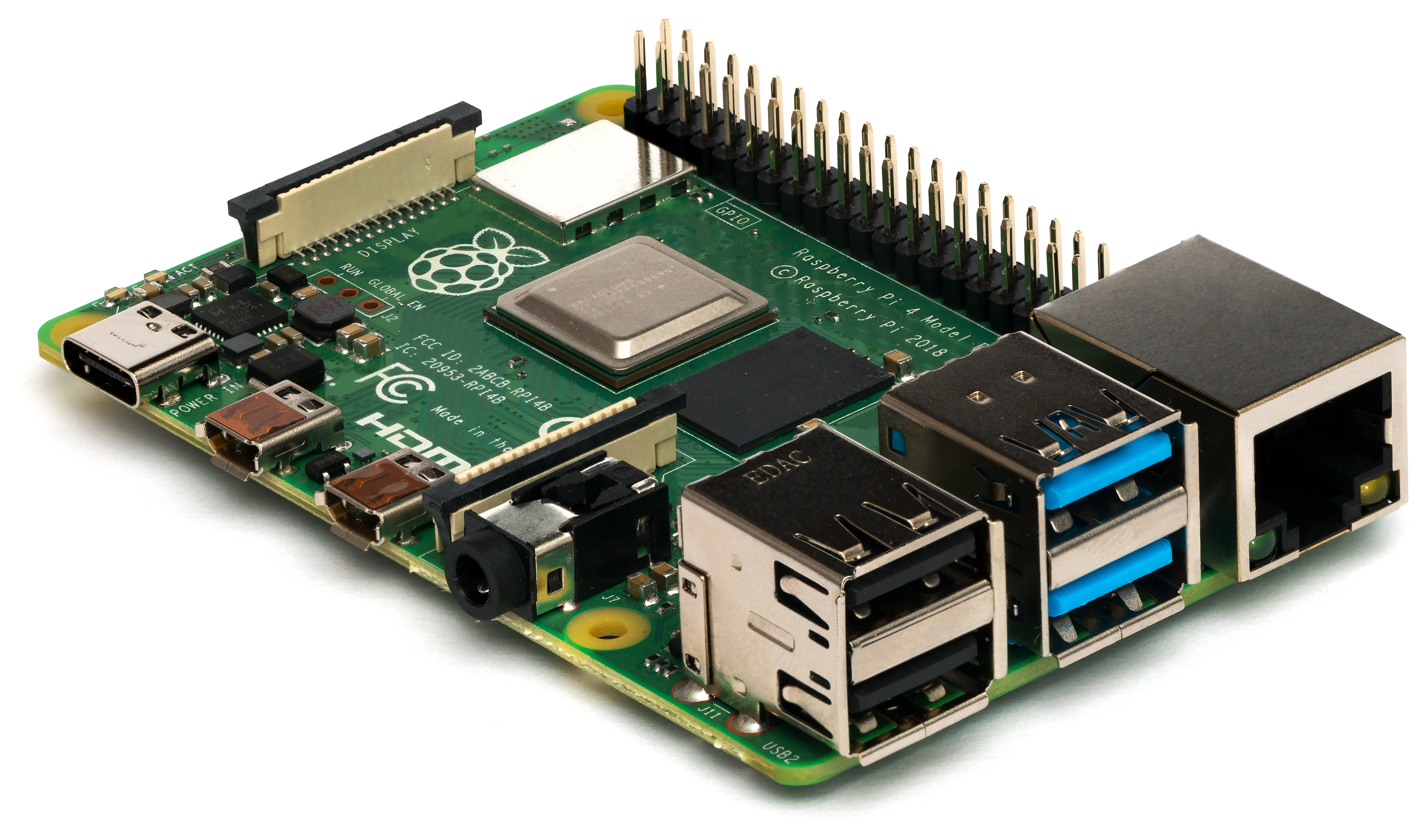

Raspberry Pi 4 Model B 2 / 4 / 8 GB RAM
Raspberry Pi 4B ponúka od júna 2019 možnosť voľby operačnej pamäte - od 2GB RAM, cez 4GB RAM, až po 8GB RAM. Prechod na novší typ pamäte - LPDDR4 - tiež významne zvýšil jej rýchlosť.
Základným stavebným kameňom Raspberry Pi 4B je jeho 1.5 GHz štvorjadrový procesor ARM Cortex - A72. Prechod na modernejšie 28 nm technológii umožnil Raspberry Pi 4B dosiahnuť výrazný nárast výkonu procesora, multimédií a I / O operácií, vďaka čomu je teraz plnohodnotným osobným počítačom.
Grafika VideoCore bola povýšená na verziu VI, prináša 4Kp60 video, dekódovanie HEVC / H.265 a režim dvoch monitorov!

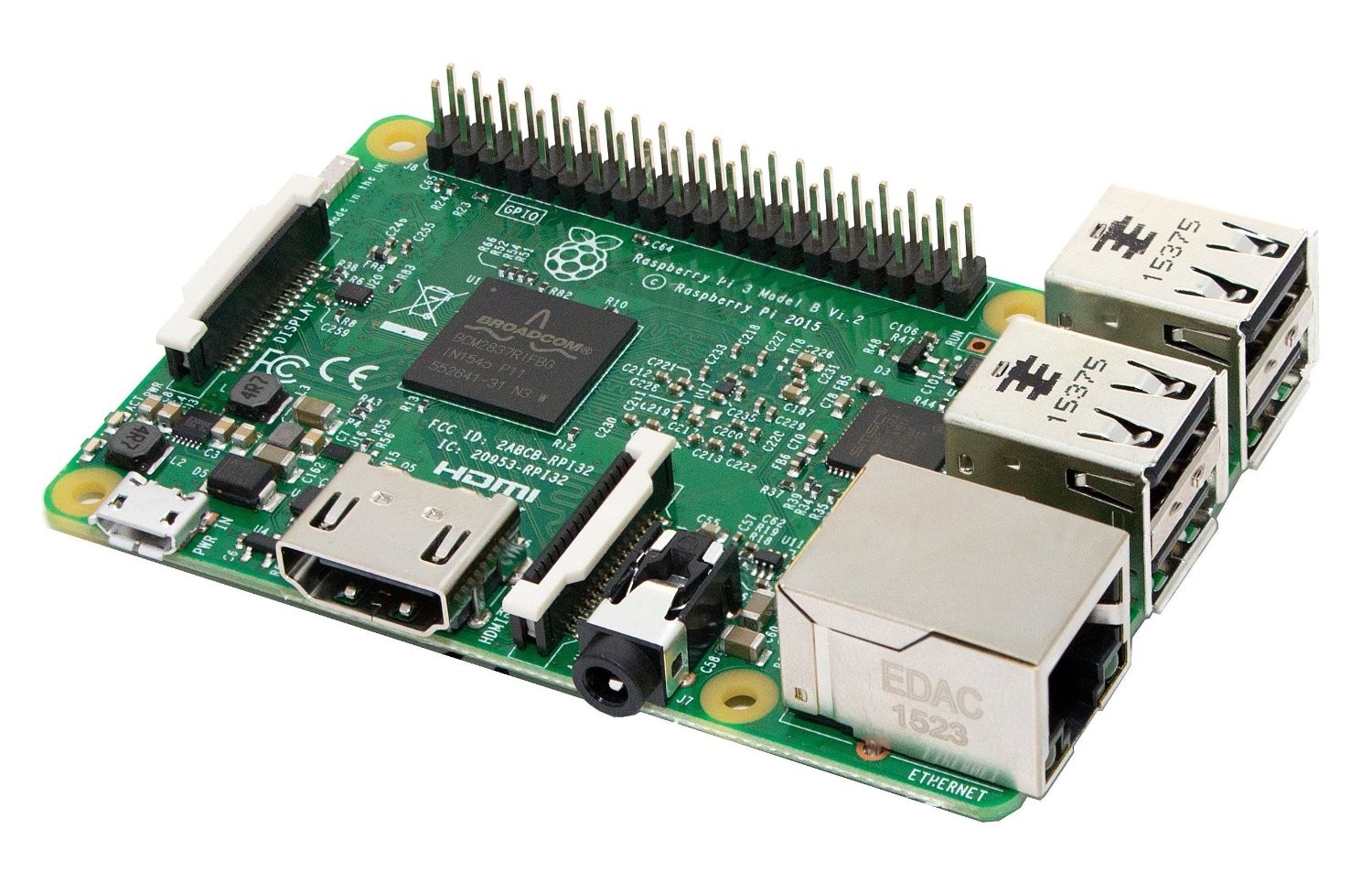

Raspberry Pi 3 Model B+ 64-bit 1GB RAM
Prvá doska 3. verzie bola vyrobená v marci v roku 2018. Obsahuje 1.4 GHz 64 - bit quad-core procesor ARMv8, 1 GB RAM, WiFi 802.11ac, Bluetooth 4.2 BLE, 300 Mbit Ethernet a PoE konektor.
Raspberry Pi 3B + je podstatne vylepšené a zrýchlené Raspberry Pi 3B. Prináša výkonnejšie WiFi 802.11ac, Bluetooth 4.2, 3 × rýchlejší 1 Gbit/s Ethernet oproti predchádzajúcemu 100 Mbit/s Ethernetu, špeciálny 4 -pinový PoE header a kompletne prepracované napájanie, ktoré posúva frekvenciu procesora z pôvodných 1.2 GHz na 1.4 GHz!
WiFi 802.11ac prináša možnosť pripojenia k sieťam v rýchlejšom 5 GHz pásme, ktoré býva navyše aj menej zahltené. Bluetooth 4.2 dosahuje 2,6 × rýchlejších dátových prenosov ako predchádzajúce Bluetooth 4.1.
Raspberry Pi 3 Model B+ 64-bit 1GB RAM
Prvá doska 3. verzie bola vyrobená v marci v roku 2018. Obsahuje 1.4 GHz 64 - bit quad-core procesor ARMv8, 1 GB RAM, WiFi 802.11ac, Bluetooth 4.2 BLE, 300 Mbit Ethernet a PoE konektor.
Raspberry Pi 3B + je podstatne vylepšené a zrýchlené Raspberry Pi 3B. Prináša výkonnejšie WiFi 802.11ac, Bluetooth 4.2, 3 × rýchlejší 1 Gbit/s Ethernet oproti predchádzajúcemu 100 Mbit/s Ethernetu, špeciálny 4 -pinový PoE header a kompletne prepracované napájanie, ktoré posúva frekvenciu procesora z pôvodných 1.2 GHz na 1.4 GHz!
WiFi 802.11ac prináša možnosť pripojenia k sieťam v rýchlejšom 5 GHz pásme, ktoré býva navyše aj menej zahltené. Bluetooth 4.2 dosahuje 2,6 × rýchlejších dátových prenosov ako predchádzajúce Bluetooth 4.1.

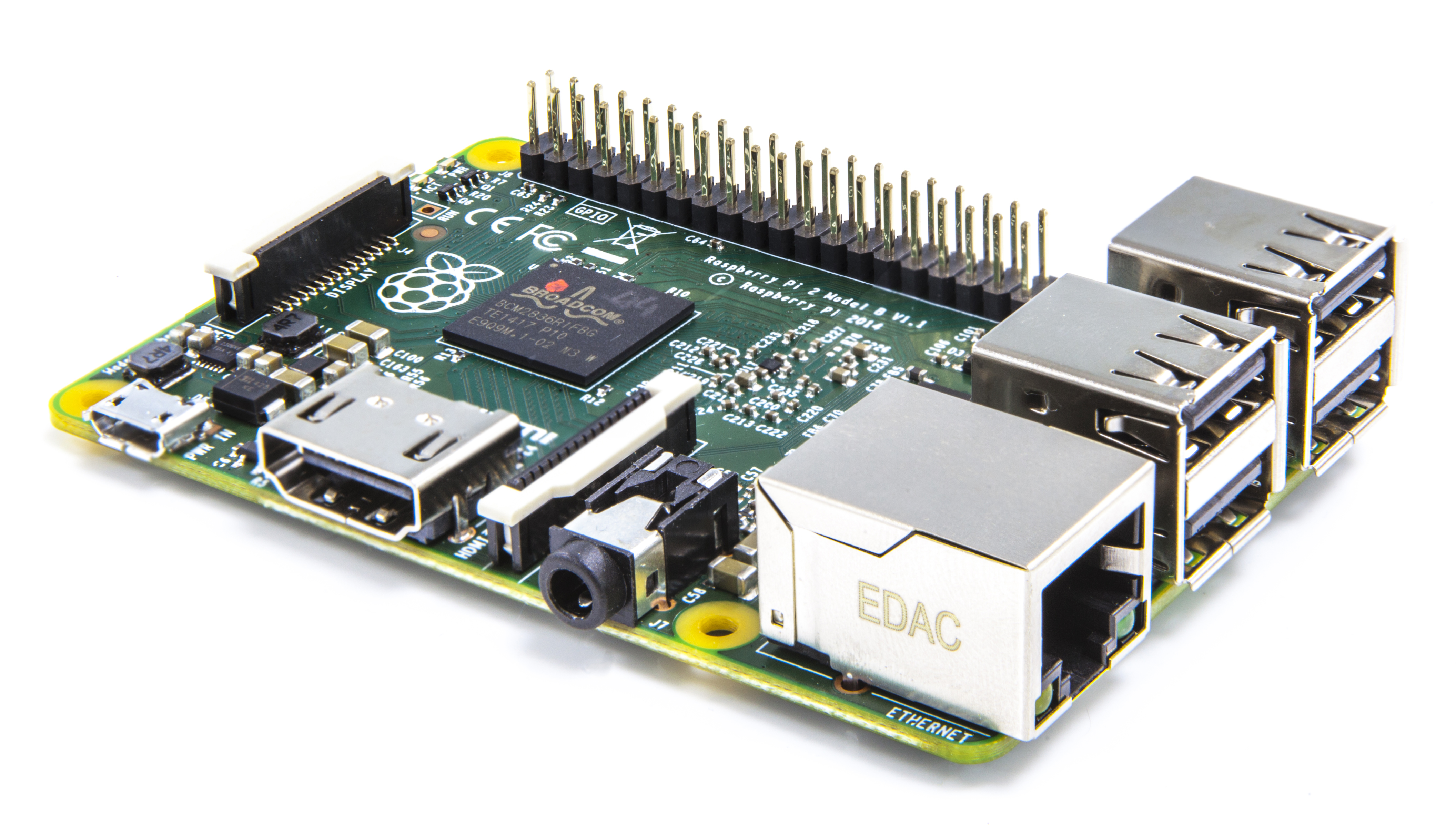

Raspberry Pi 2 Model B verzia 1.2 1GB RAM
Raspberry Pi 2 Model B je nástupcom 2. generácie Raspberry Pi. Vo februári 2015 nahradil tento model predchádzajúci Raspberry Pi 1 Model B +.
Raspberry Pi 2 Model B poskytuje šesťkrát väčší výpočtový výkon a dvakrát väčšiu pamäť RAM než jeho predchodca, Raspberry Pi 1 Model B +. Verzia 1.2 má navyše novší systém na čipu SoC Broadcom BCM2837, ktorý obsahuje výkonný štvorjadrový procesor ARM Cortex - A53 taktovaný na 900 MHz.
